球頭球腕在100噸沖床上起什么作用？



　　球頭位于100噸沖床連桿與滑塊之間，用于將飛輪圓周運動的動力轉換成滑塊的直線往復運動。球頭球碗及其關聯件結構是100噸沖床核心裝置之一，在沖床上主要實現三個功能：一是沖床滑塊模高調整；二是油壓過載保護及調節螺母與導柱螺桿螺紋間隙消除；三是導柱螺桿帶動滑塊作上下往復運動進行沖壓。

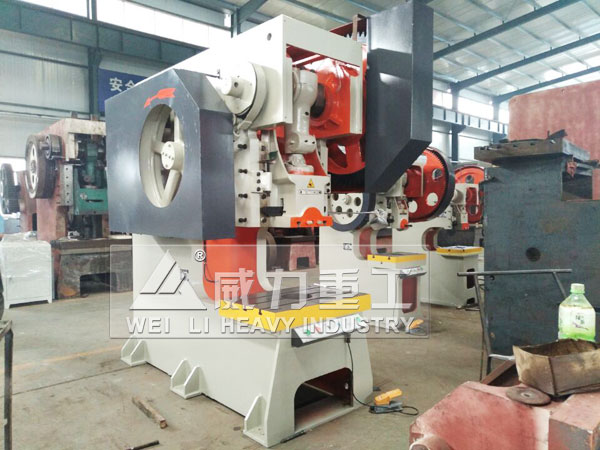

100噸沖床車間實物展示

　　由于100噸沖床球頭球碗及其關聯件結構要實現的功能多且結構復雜，所以，目前所采用的球頭球碗結構多數為浸油潤滑，潤滑油儲存在沖床上部的油室里，潤滑油由油室靠重力向下流，然后潤滑球頭球碗等部位，這種潤滑方式潤滑油不能循環使用。



　　由于浸油潤滑油壓接近于零，當100噸沖床以高速重載工作時，球頭球碗相對運動速度快、接觸面間隙趨近于零，潤滑油很難進到接觸面，容易產生球頭球碗發熱、快速磨損、燒傷等問題，進而影響滑塊運行精度，導致沖床不能正常工作。
