160噸氣動沖床_160t氣動高性能沖床
產品分類： 160噸氣動沖床_160t氣動高性能沖床
160噸氣動沖床由機身、傳動系統、離合器、滑塊、平衡器、發訊、空氣管路、潤滑系統及電氣系統等組成。裝模高度實現電動調節，數字顯示調節高度。滑塊采用矩形六面體加長導軌、…
訂購熱線：18306370829
160噸氣動沖床由機身、傳動系統、離合器、滑塊、平衡器、發訊、空氣管路、潤滑系統及電氣系統等組成。裝模高度實現電動調節，數字顯示調節高度?；瑝K采用矩形六面體加長導軌、配青銅襯板，導向精度高。本機適用于空調翅片、汽車水箱散熱器散熱片、中央空調的冷表器和換熱器的散熱片，及鋼板卷料，硅鋼片等。
我們有幾十年生產設計沖床工程師，可根據客戶需要定做各種特殊或加大的沖床，所有機床均嚴格按照ISO9001：2008質量標準體系生產。

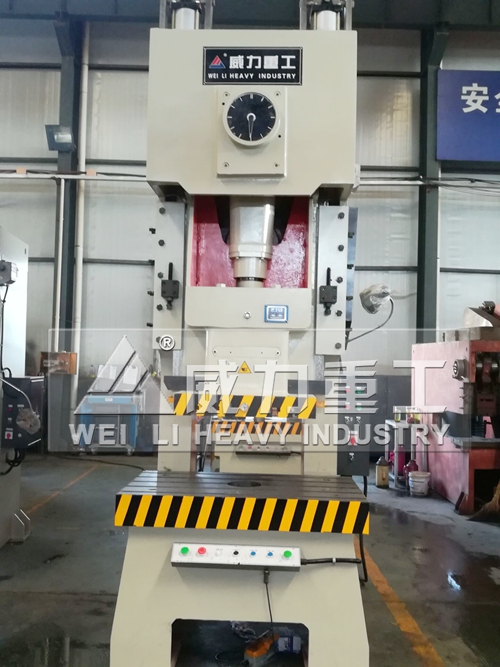

160噸氣動沖床外觀圖

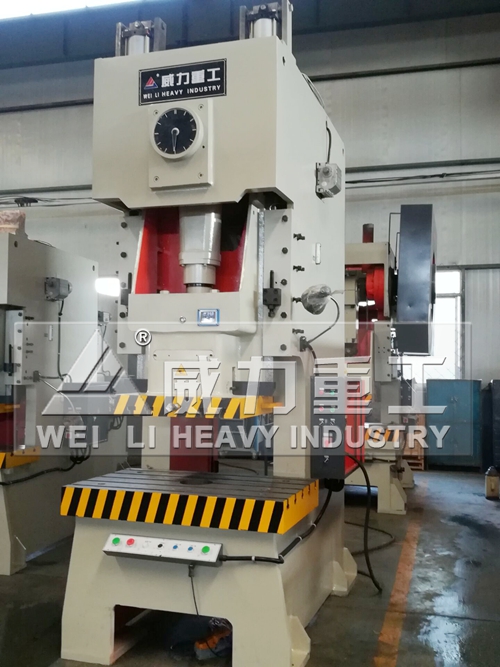

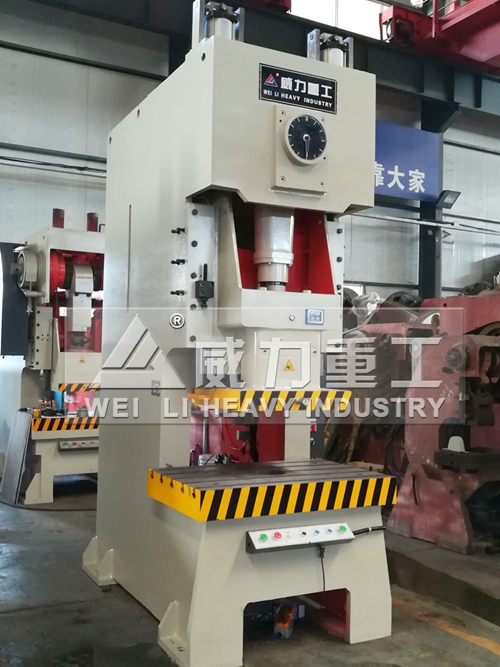

160噸氣動沖床整機圖

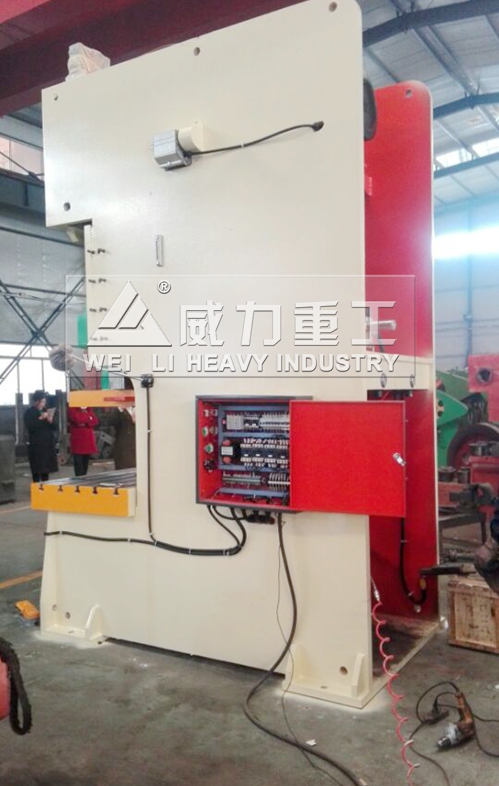

氣動沖床側視圖
1、優質鋼板焊接機身，均經過回火（或振動時效）拋丸處理，剛性好，精度穩定。
2、高性能氣動沖床壓力機曲軸縱置，結構緊湊，曲軸經高頻率淬火后磨削處理，光潔度好，轉動靈活；矩形六面加長導軌，導向面青銅鑲板，導向精度高。
3、氣動雙平衡缸，平衡滑塊和上模重量，降低沖擊和噪音，消除連桿與滑塊間隙，減少受力零件沖擊與磨損。
4、壓力機整體采用進口PLC集中控制，氣路選用進口安全雙聯閥控制，可實現點動、寸動、單次和連續沖壓。
5、160噸氣動沖床滑塊、導軌、工作臺板、連桿、接套等關鍵件均采用樹脂砂制造，與一般的粘土砂制造相比，改善表面粗糙度1-2級，提高尺寸精度2-3級。
6、JH21-60及以上噸位產品采用電動調節裝模高度，精品配置，關鍵件如氣動原件、電器原件、密封件、按鈕等均選用進口件。
JH21-160T氣動摩擦離合高性能沖床技術參數
|
設備名稱 |
JH21-160 |
|
|
公稱力 |
KN |
1600 |
|
公稱力行程 |
mm |
2 |
|
滑塊行程 |
mm |
180 |
|
行程次數 |
min |
20-50 |
|
最大裝模高度 |
Mm |
350 |
|
裝模高度調節量 |
Mm |
60 |
|
滑塊中心至機身距離 |
Mm |
380 |
|
工作臺板尺寸（前后×左右） |
Mm |
740×1300 |
|
機身工作臺孔尺寸 |
mm |
φ470 |
|
工作臺板厚度 |
Mm |
150 |
|
滑塊底面尺寸（前后×左右） |
mm |
580×770 |
|
模柄孔尺寸（直徑×深度） |
mm |
φ65×90 |
|
立柱間的距離 |
mm |
830 |
|
電動機功率 |
KW |
18.5 |
|
外形尺寸（前后×左右×高） |
mm |
2280×1540 ×3240 |
|
凈重 |
KG |
17500 |
以上是JH21沖床的詳細信息，由山東沖床廠家威力重工自行提供，如果您對JH21沖床的信息有什么疑問，請與該公司進行進一步聯系，獲取JH21沖床的更多信息。咨詢熱線：0632-5681708
160t氣動高性能沖床產品工藝：
■整機采用CNC切割，CO2焊接，并回火工藝處理。
■機身，滑塊采用CNC數控鏜銑床加工。
■齒輪采用德國磨齒輪精密研磨。
■曲線、鋸牙組等摩擦部分均采用合金鋼，經過熱處理、研磨等精密加工。
■采用日本軸承、油封和氣閥。
■周密型之電器回路設計。符合歐洲標準。
